钣金件加工步骤及钣金冲压件的问题

钣金是一种针对金属薄板（通常在6mm以下）的综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致。通过钣金工艺加工出的产品叫做钣金件。不同行业所指的钣金件一般不同，多用于组配时的称呼。

钣金件具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、大规模量产性能好等特点，在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用，例如在电脑机箱、手机、MP3中，钣金件是必不可少的组成部分。

随着南阳钣金的应用越来越广泛，钣金件的设计变成了产品开发过程中很重要的一环，机械工程师必 须熟练掌握钣金件的设计技巧，使得设计的钣金既满足产品的功能和外观等要求，又能使得冲压模具制造简单、成本低。

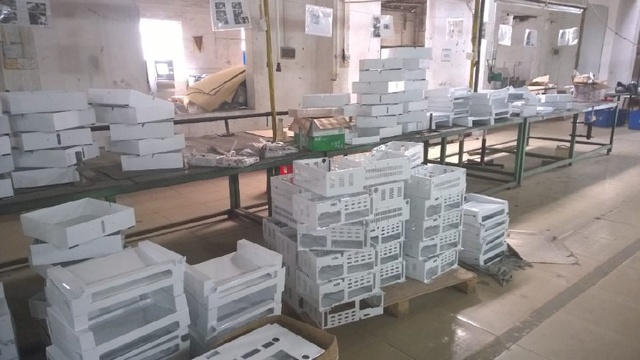

钣金加工过程中的加工工序解析

通常，钣金工厂较为重要的三个步骤是剪、冲/切、折。

1、首先进行的是下料（也称落料）工序。通常现场工人会根据技术部门提供的展开图，通过剪板机从大块板材上剪切得到合适尺寸的零件材料。若是冲床，则应该考虑到夹钳的死区。下料完毕后，工人会在每块材料的表面用记号笔标记料号。

注：也有部分工厂没有此加工步骤，直接在标准板材上排版，然后直接冲压/切割加工。

2、然后材料会被送到数控冲床/切割机，进行冲孔/切割工序。在此工序，需要为被加工的零件编制NC（Numerical Control ）代码。现在大多数机床厂商都会提供自动编程软件（国内的厂商几乎都是跟国外的此类软件公司合作，进行OEM销售，因此它们并没有自己的软件研发队伍），因此地方便了编程工程师。冲压/切割编程工程师所要考虑的因素是板材利用率、刀具、效率、精度等问题。冲压/切割完成后，零件便被去除微连接，接着将被送到折弯机折弯。

3、在折弯工序，主要考虑的是刀具选择、折弯次序、折弯补偿、折弯干涉等。通常也会有折弯编程软件随机销售，但是国内大部分数控折弯机还是人工编程，往往过多的依靠老师傅的经验，另一方面，国内的制造工艺要求相对于国外来说还有一定的距离，因而效率却并没有提高，数控折弯机的性能没有发挥出应有的效果。

4、根据产品情况，可能要进行焊接、打磨、喷漆、组装、包装等工序，在此就不一一叙述了。

钣金加工冲压件加工的常见问题及原因

1.毛刺：冲孔或切边角过程中不完全留有余料，钢板截断面下部位产生毛刺，以截断面为基准，毛刺高度为0.2mm以上时，发生的铁粉会损坏模具并产生凸凹。

2.凸凹：材质表面异常凸起或凹陷，是开卷线有异物(铁屑、灰尘)混入引起的。

3.辊子印：清洗辊子或者送料辊子附着异物引起(以固定节距发生)，一般情况下可以将板料上的辊子印异物去掉即可。

4.滑动印：由于辊子滑动引起，在突然停止或者加速时发生。

5.卷料粉碎可能或许边沿起皱：开卷线的导向辊可能或许模具上的导向辊间隙小时产生的起皱情景，由于卷料送入不屈衡引起。

6.划痕：产生零件上有划痕的主要原因，模具上有尖利的伤痕或有金属尘屑掉入了模具，防止措施为修磨模具上的伤痕和清除金属尘屑。

7.底部开裂：产生零件底部开裂的主要原因是材料塑性较差或模具压边圈压得过紧，防止措施为更换塑性较好的材料或把压边圈放松一些。

8.侧壁有皱纹：产生零件侧壁有皱纹的主要原因是材料的厚度不够(比较小的允许厚度还薄)或上、下模安装时出现偏心，造成一边间隙大，另一边间隙小，防止措施为即时更换材料和重新调整模具。
